中柱上吊車鋼斜梯
中柱上吊車鋼斜梯
中柱上吊車鋼斜梯是為設有橋式起重機的工業廠房，從室內地坪到吊車駕駛室使用的固定式鋼梯，此梯子表面為熱鍍鋅也可選擇噴漆（顏色可以選擇）一般都為雙跑梯子角度比較高直，多數帶平臺，也可搭配混泥土平臺我廠合適的自制鏈接件，下面由河北逍迪絲網制品有限公司做個介紹
中柱上吊車鋼斜梯基礎參數
- 中柱上吊車鋼斜梯材質：Q235B鐵，不銹鋼304，不銹鋼201，不銹鋼316，鋁（5-7系）
- 中柱上吊車鋼斜梯表面處理：默認熱鍍鋅，可以噴漆顏色可選
- 中柱上吊車鋼斜梯角度：59°/73°
- 中柱上吊車鋼斜梯安裝：組裝式
中柱上吊車鋼斜梯應用領域
柱距為 6. OOm ，吊車駕駛室的邊距吊車梁中心線之間的距離為 1. lOm 的工業廠房
中柱上吊車鋼斜梯選用說明

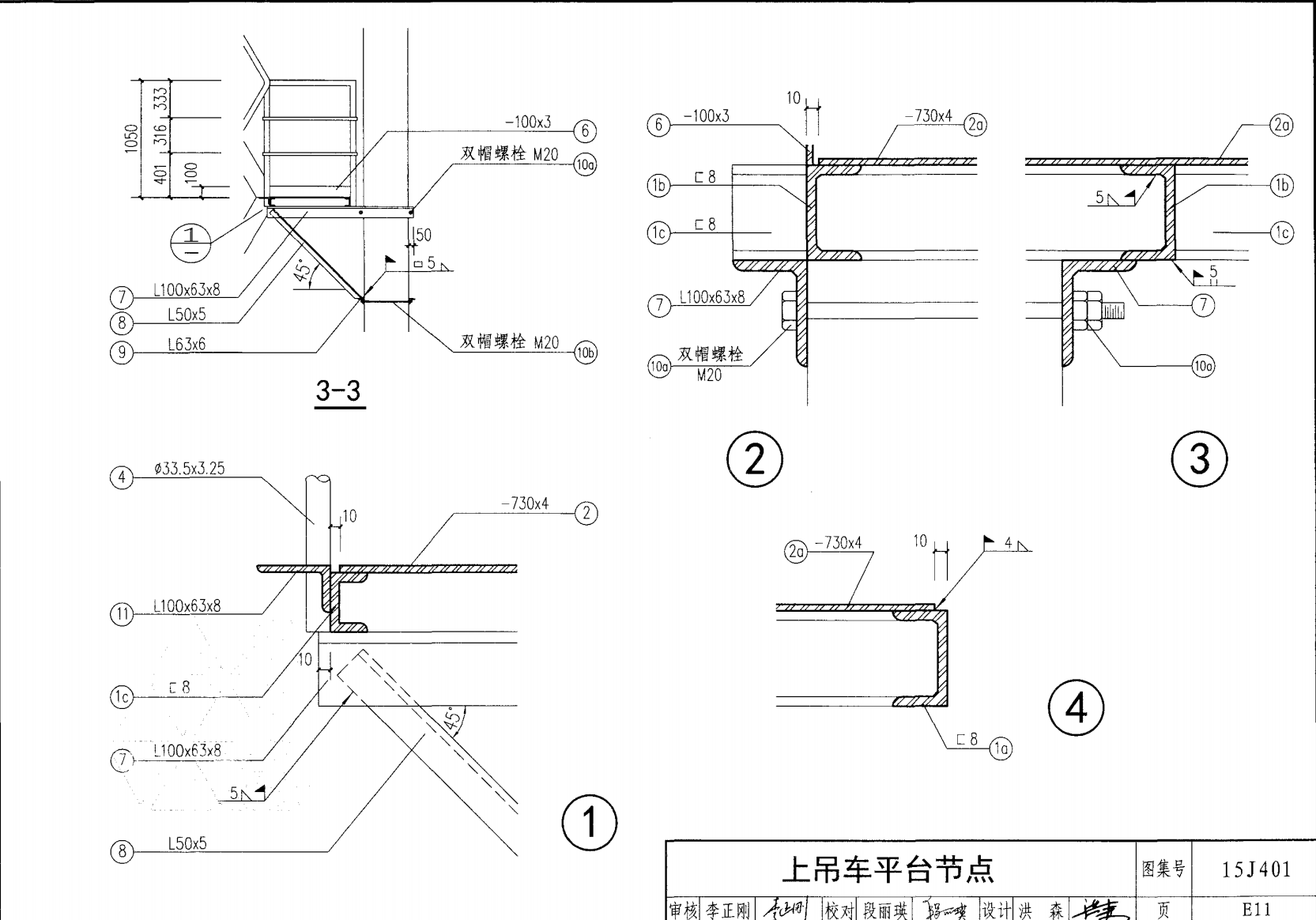

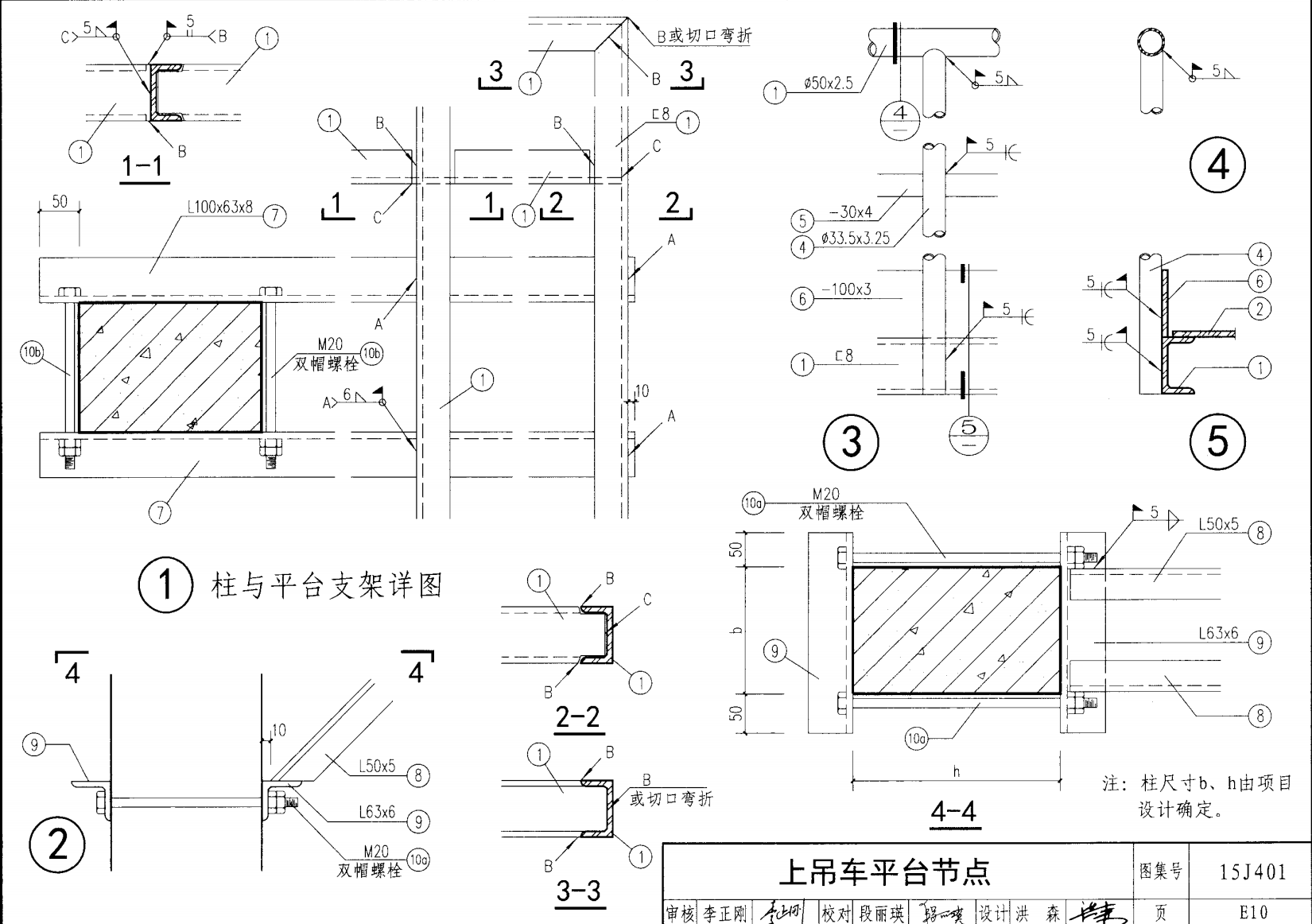

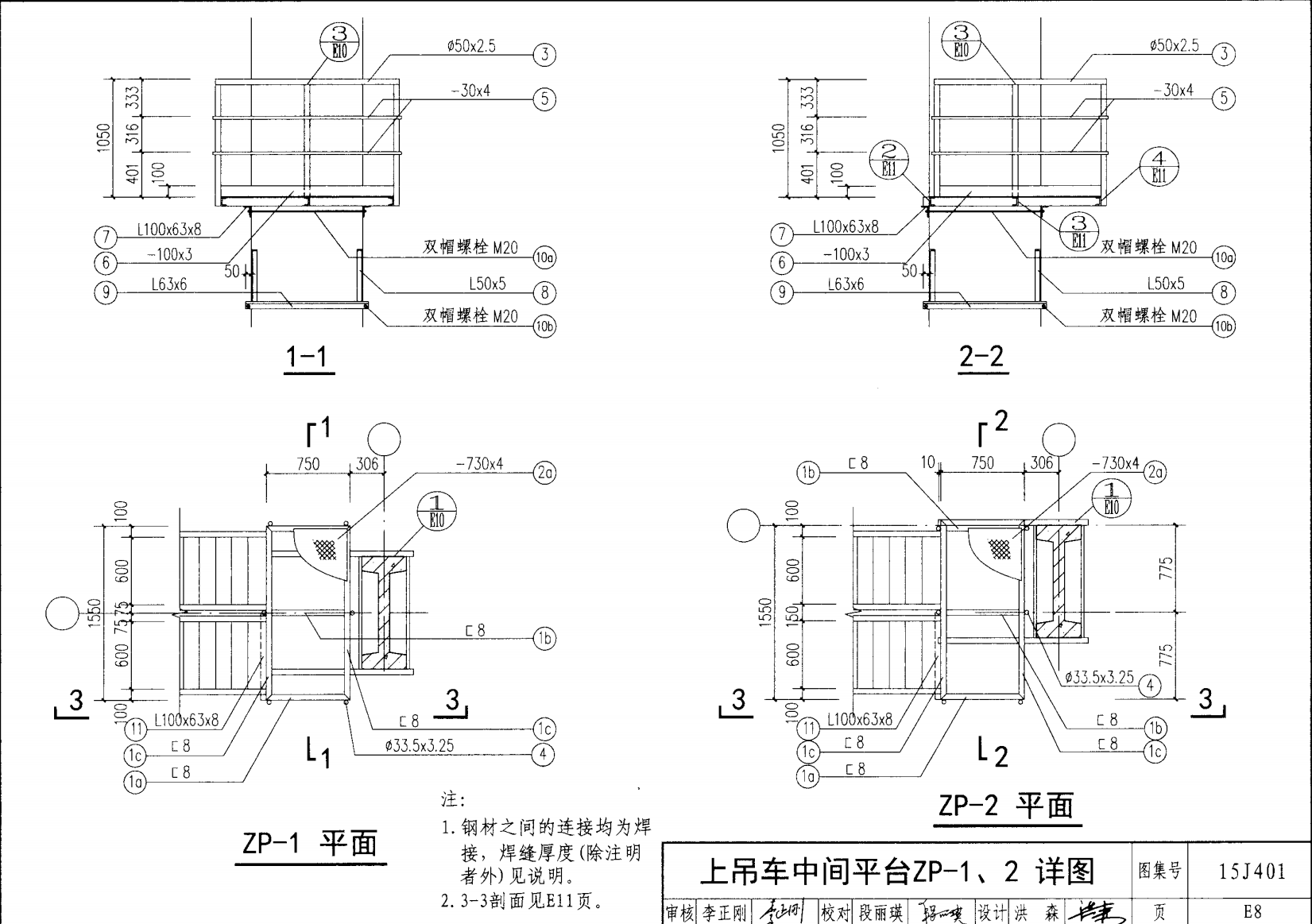

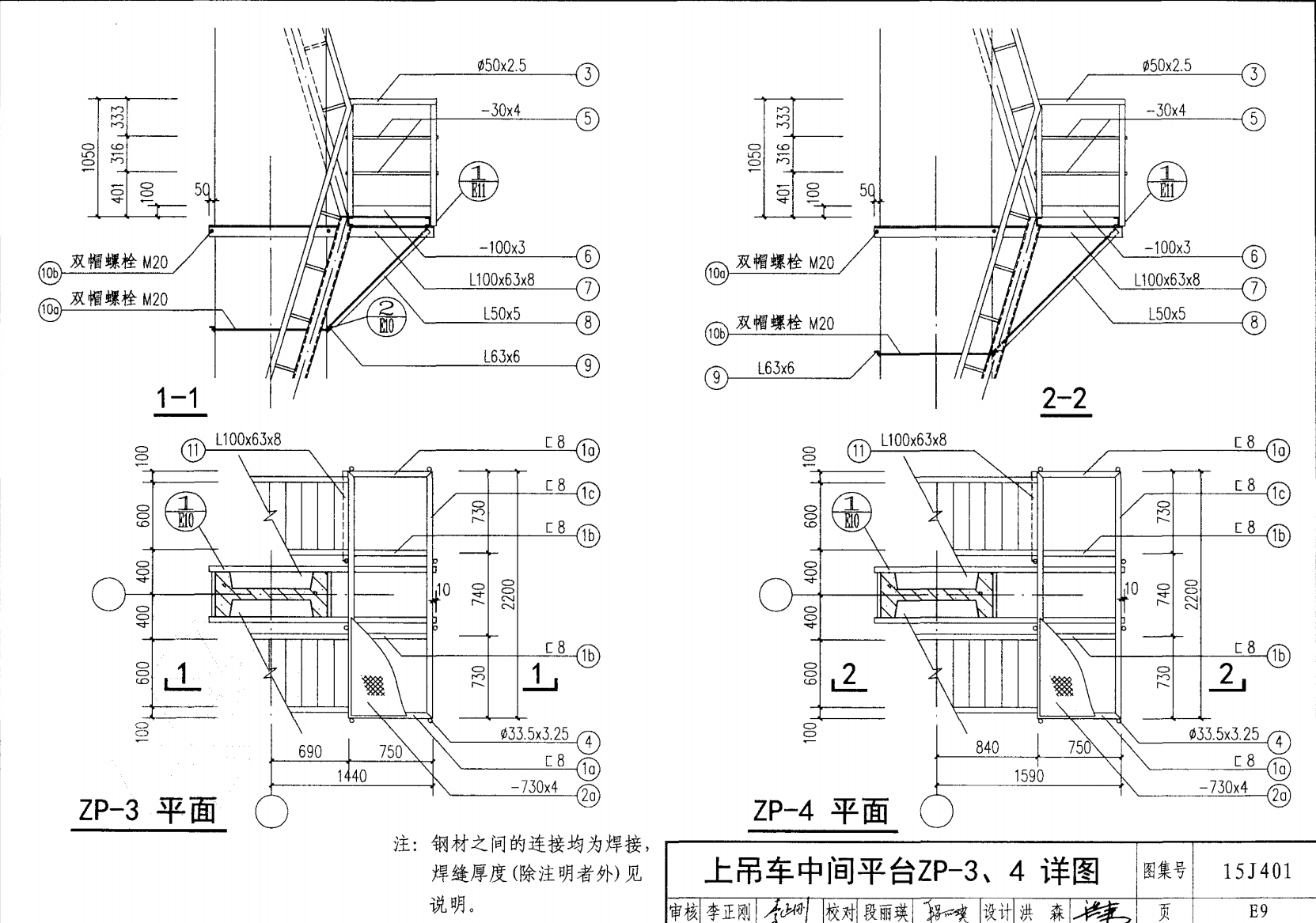

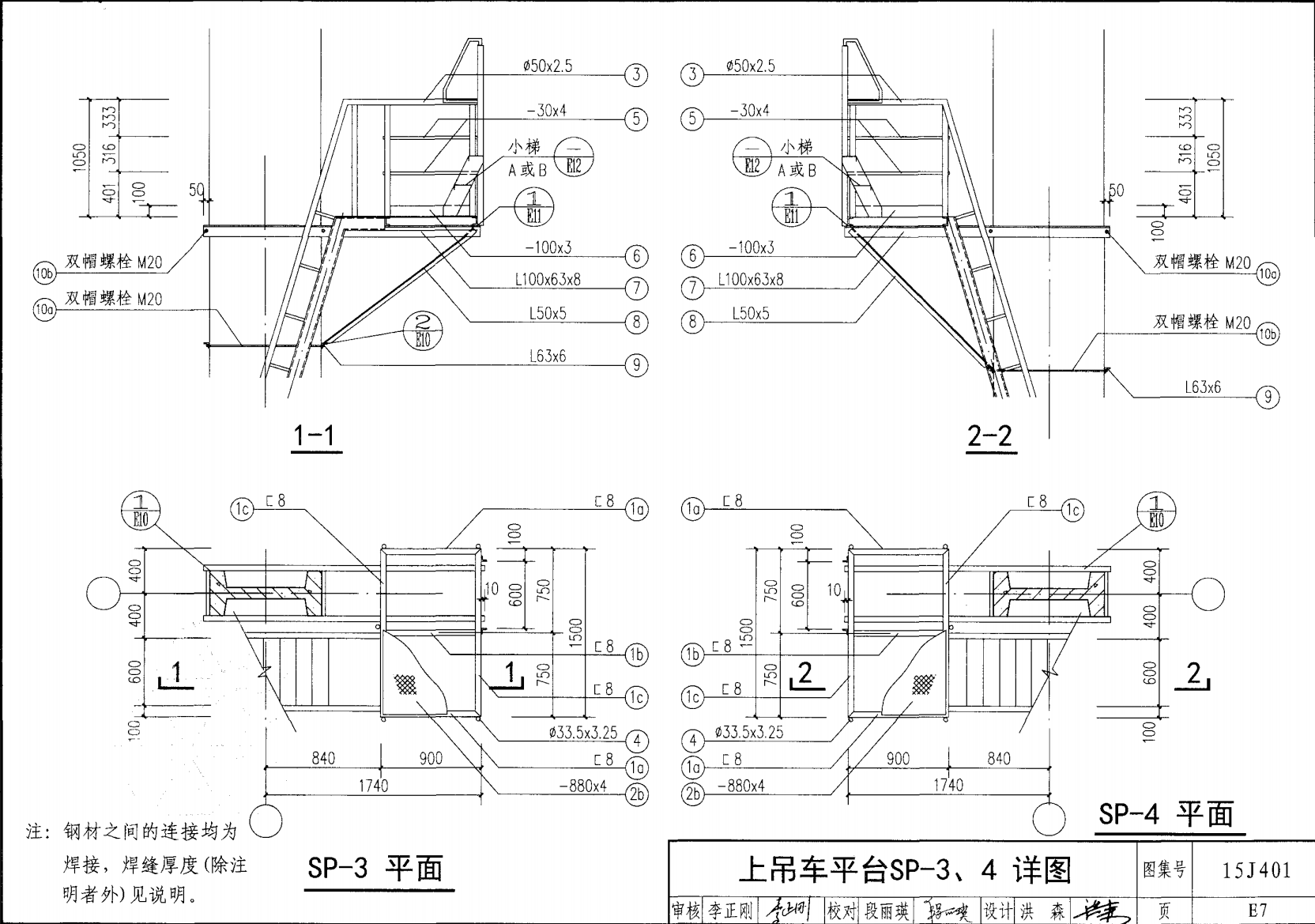

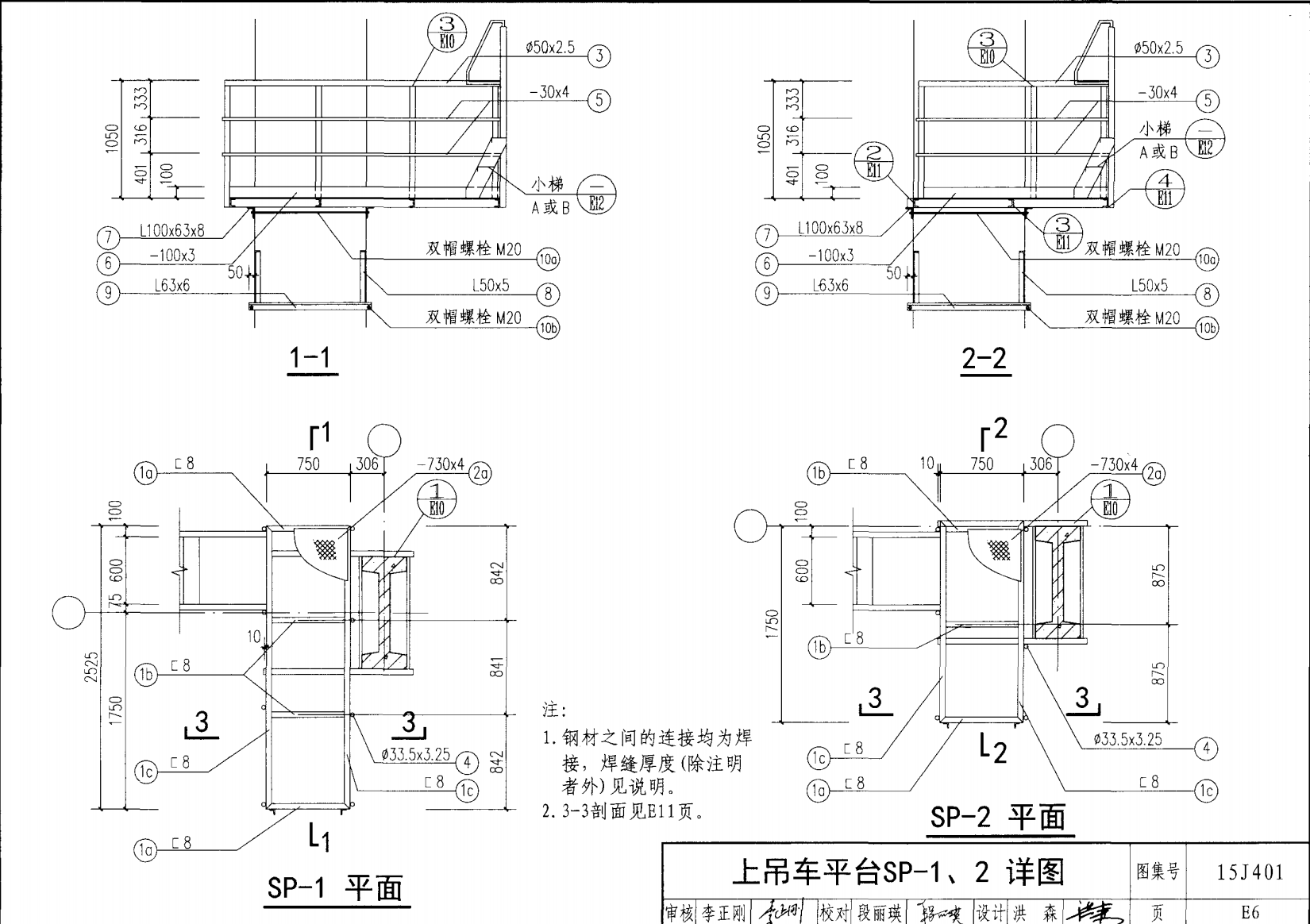

上吊車鋼斜梯由上吊車平臺、中間平臺、作業平臺鋼梯和上端小梯組成
本圖集僅做組合示意圖，不做選型編號，供項目設計參考。項目設計時應根據工程需要另繪簡圖咱并做選型編號，其中斜梯的梯段可從本圖集的作業平臺鋼梯部分選用

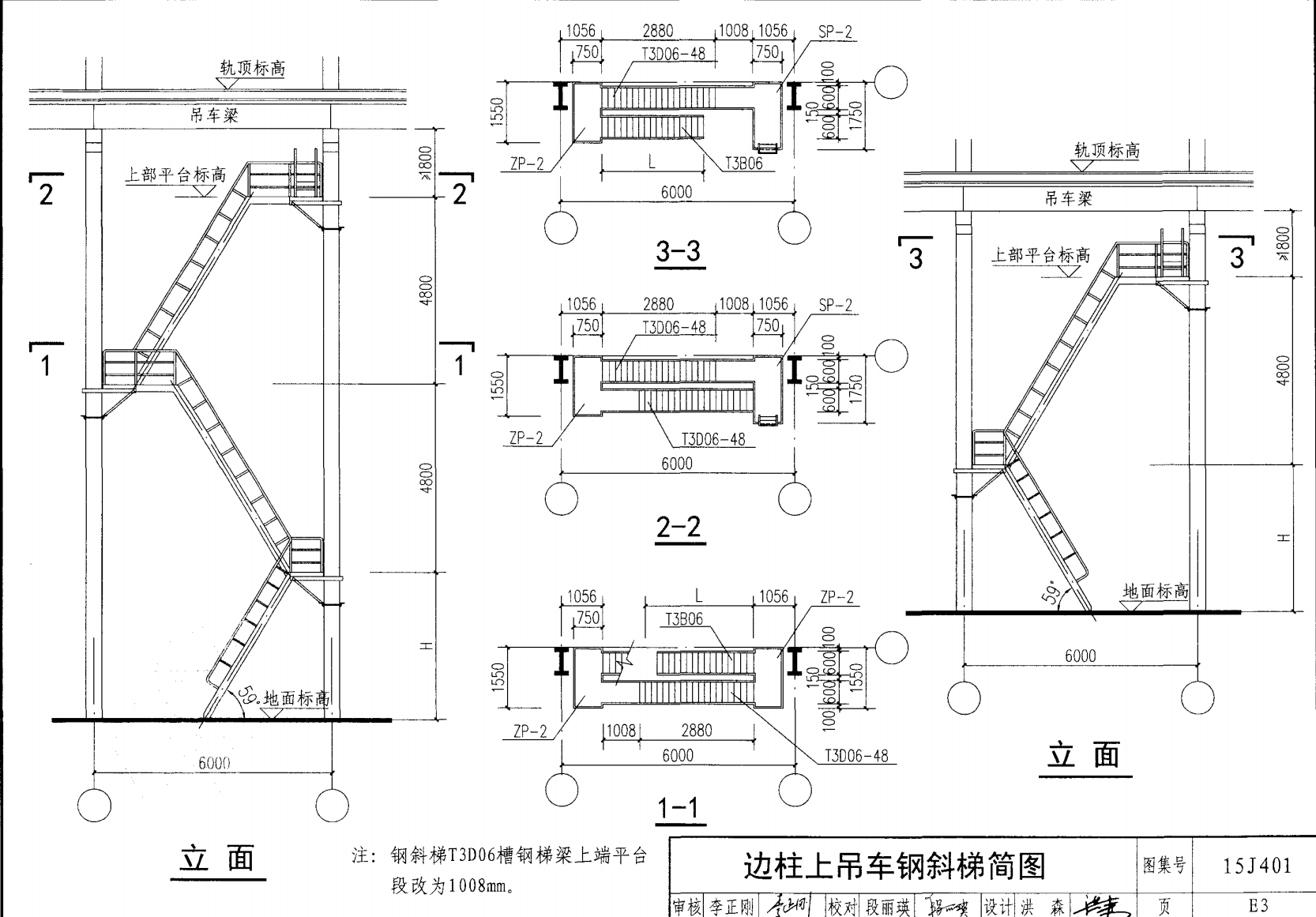

按上吊車鋼斜梯在廠房中的平面布置可分為柱中式、柱邊式及繞柱式三種形式
柱中式和柱邊式推薦采用傾角為 59 。的鋼斜梯。當?shù)踯?/spanyes';font-size:10pt;font-family:hiddenhorzocr;color:rgb(0,0,0);">梁梁底標高小子等于11. OOm 時，可選擇兩個梯段；當?shù)踯嚵?/spanyes';font-size:9.9943pt;font-family:hiddenhorzocr;color:rgb(0,0,0);">梁底標高大于11. OOm 時，可選擇三個梯段

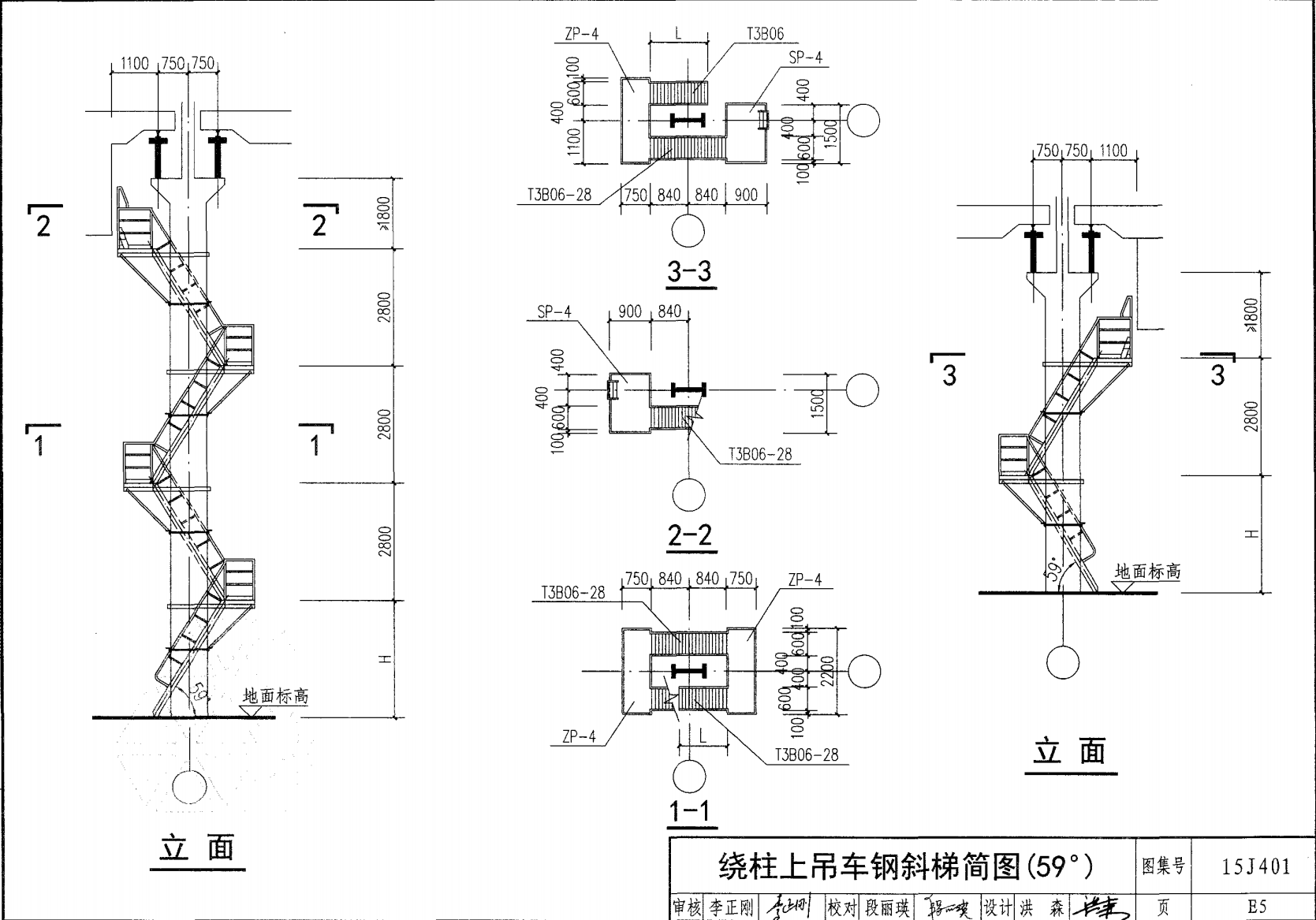

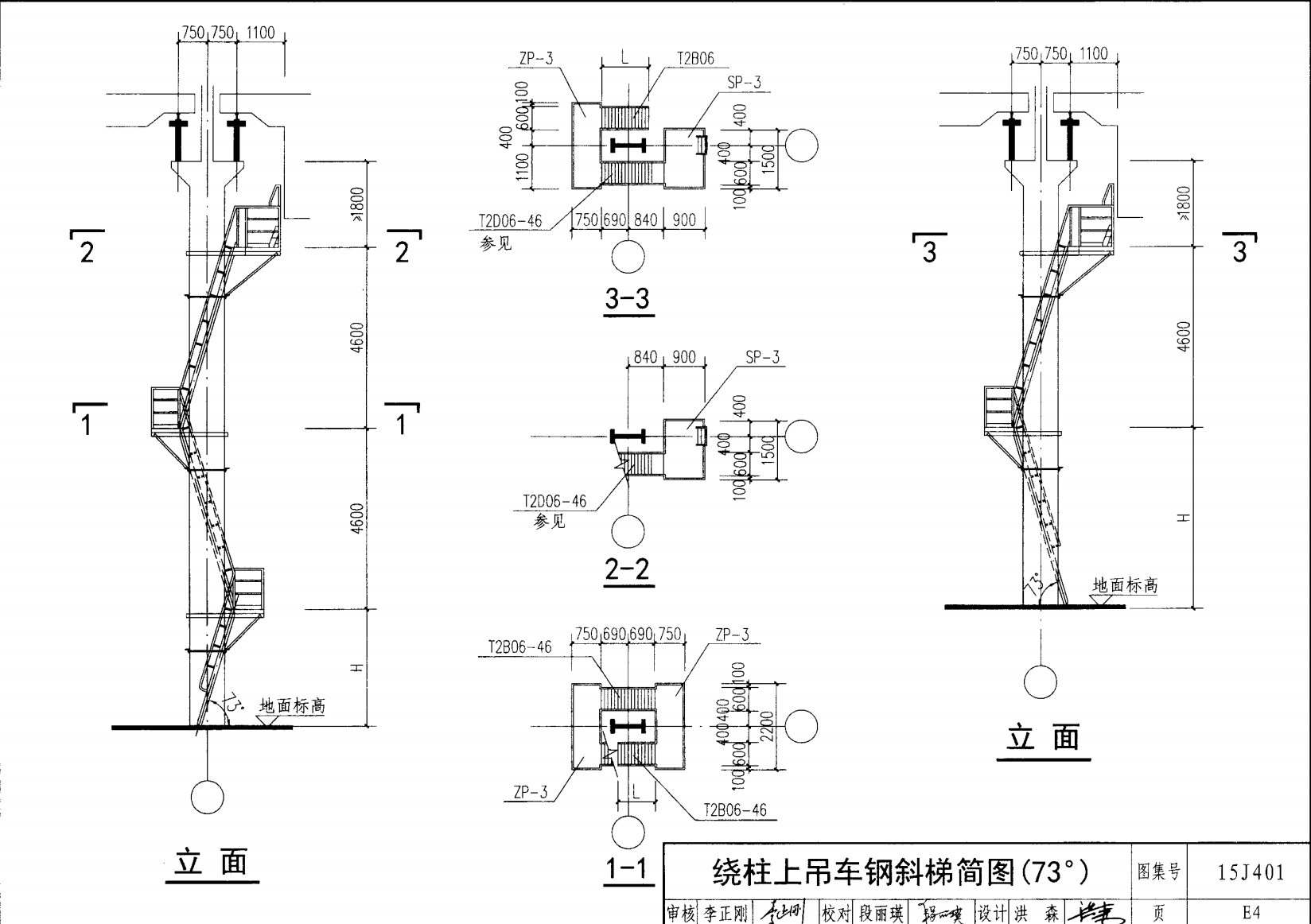

繞柱式推薦采用兩種傾角（ 7 。和59° ）的鋼斜梯
用傾角 3° 鋼斜梯。當?shù)踯嚵毫旱讟?biāo)高小于等于11. 00時，可選擇兩個梯段；當?shù)踯嚵毫旱讟?biāo)高大于 11. OOrn 時，可選擇三個梯段
用傾角”。鋼斜梯。當?shù)踯嚵毫旱讟?biāo)高小于等于7. 40m時，可選擇兩個梯段；當?shù)踯嚵毫旱讟?biāo)高大于7. 40m 時，可采用多梯段

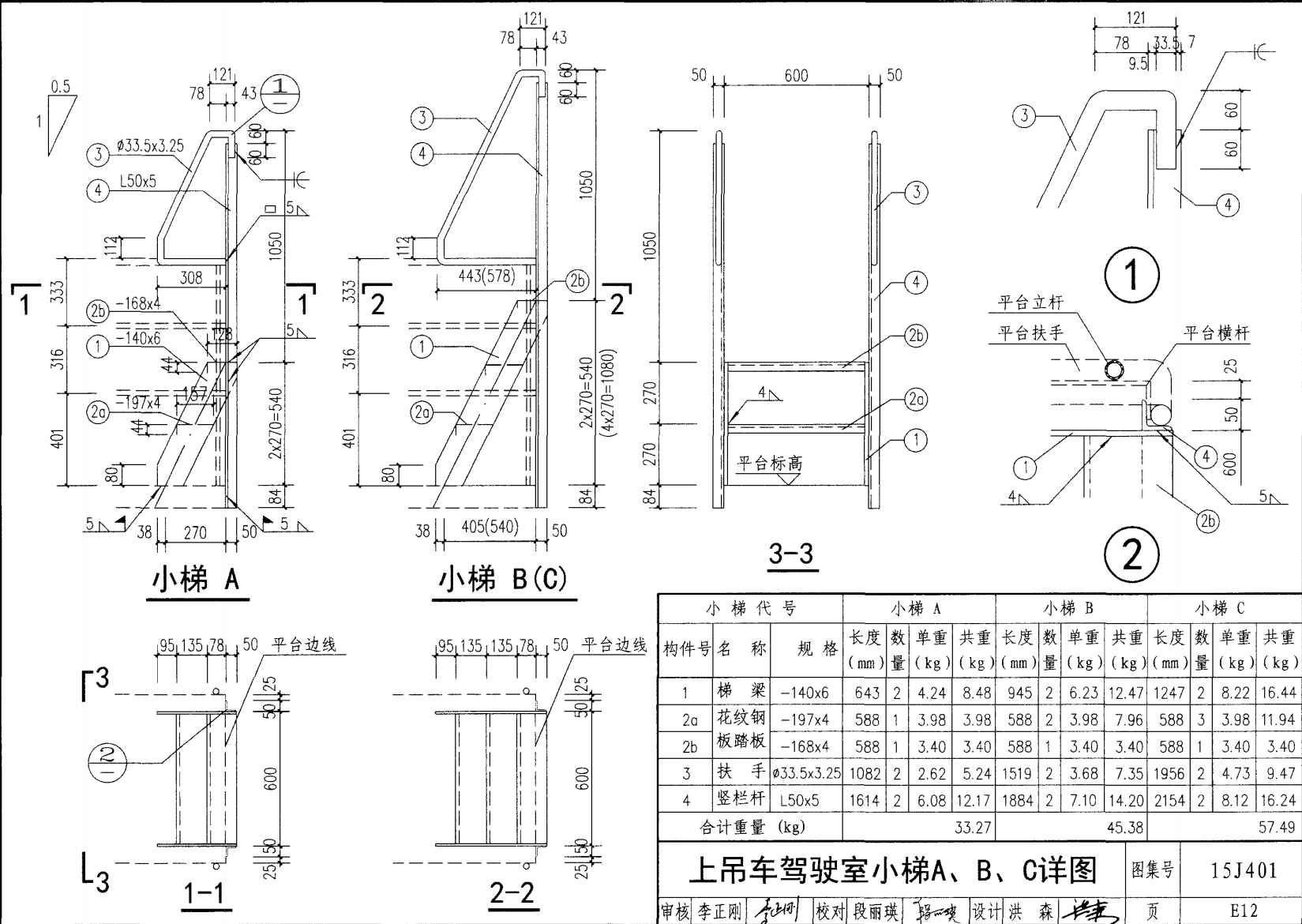

上吊車駕駛室的上端小梯，本圖集提供540mm 810mm1080mm 三種高度，項目設計可根據吊車駕駛室的實際位置和高度選擇上端小梯或自行設計
根據項目設計需要，設計人可在車間的山墻上設置吊車檢修鋼平臺
鋼斜梯的涂裝要求為熱鍍鋅，可選噴漆顏色可選

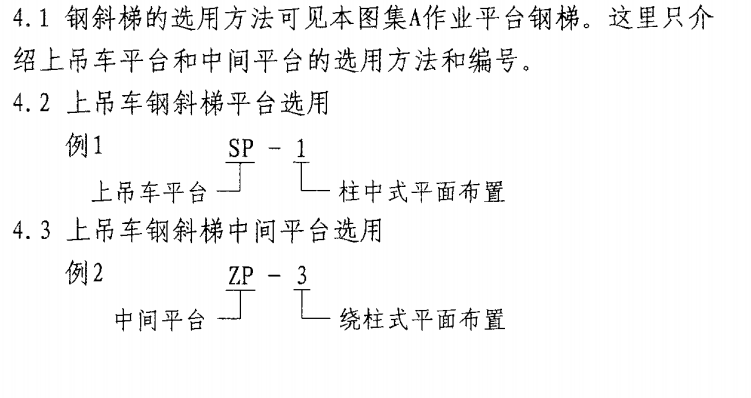

中柱上吊車鋼斜梯編號及選用方法
