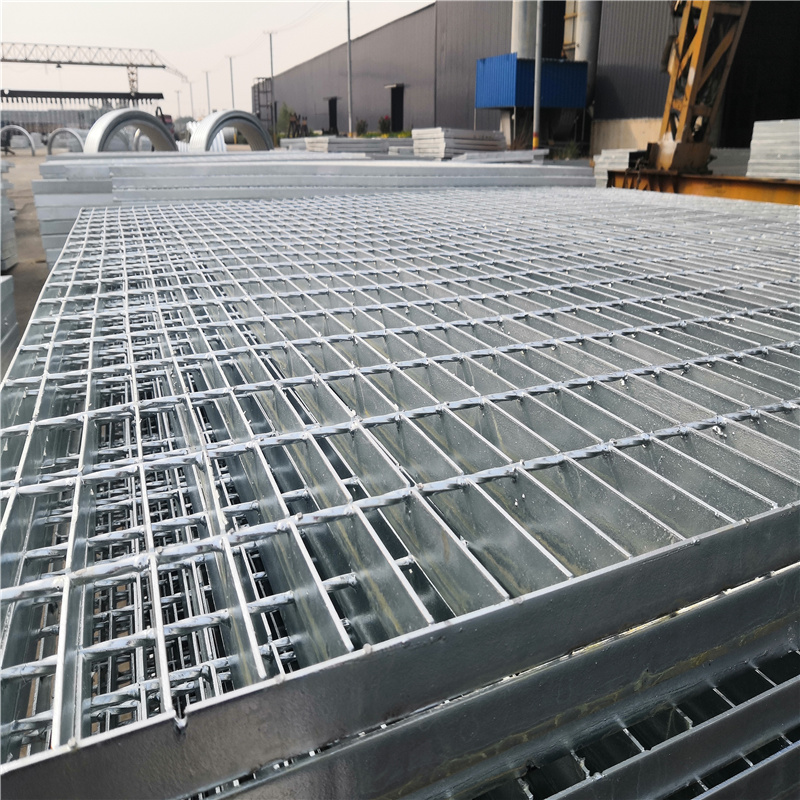

鋼格板的主要防腐處理是熱浸鍍鋅，又稱熱鍍鋅。熱鍍鋅鋼表面有許多波紋狀流型，如皺紋。這主要是由于風(fēng)刀的氣流引起鋼格柵的振動(dòng)，鋅液的不規(guī)則流動(dòng)會(huì)形成這些褶皺。這種花紋不僅使鋼格柵看起來不好，而且降低了鍍鋅層的附著力。

如何提高鍍鋅層的附著力，使表面更美觀？

1、 鍍鋅層厚度決定鋼格柵板的質(zhì)量：
鍍鋅鋼格柵板的數(shù)量主要由鍍鋅膜厚度決定。一般熱鍍鋅鋼格柵板的厚度要求在70μm以上，而普通鍍鋅鋼格柵板的厚度基本上能達(dá)到10μm，這就是為什么我們總是向客戶推薦熱鍍鋅鋼格柵板的原因。
2、 適當(dāng)?shù)臒峤冧\工藝可以提高附著力。控制鋅液中鋁和鐵的含量。鋁和鐵是鋅鍋產(chǎn)生鋅渣的主要原因。鍍鋅時(shí)，鐵含量應(yīng)小于鋅液溶解度的0.03%。
2. 鋅液的溫度控制。當(dāng)鋅液溫度在480-530之間時(shí)，鐵損急劇增加。另外，溫度過高會(huì)導(dǎo)致鋅渣。因此鋅鍋的溫度應(yīng)控制在460±3℃。
3. 鋼格柵先在酸洗槽中酸洗去除表面焊渣和氧化皮，再浸入高溫鍍鋅槽中?；鼗鹨欢螘r(shí)間后取出風(fēng)干，外觀美觀，外表不生銹；
3。避免鋅流和暴露，使表面更加美觀
1技術(shù)?？刂?。鍍鋅時(shí)，可適當(dāng)控制氣刀壓力、噴嘴與鋼格板的距離、噴嘴距鋅液表面的高度，有效防止波紋流型，避免“鋅鍋起皺”。
2. 去渣。前兩種措施可以減少鋅渣的發(fā)生，但不能避免鋅渣的發(fā)生。鋅渣中底渣成分為fezn7，浮渣主要成分為fe2a15。一般采用化學(xué)方法將爐底渣轉(zhuǎn)化為浮渣，浮渣一般會(huì)被撈出來，但浮渣不得附著在鋅鍋的帶鋼出口上。
3. 雙鋅鍋。為了防止鋅渣粘附在鋼格柵表面，可在CGL裝置上安裝鋅鍋。這樣就可以用專門的鋅鍋生產(chǎn)鋼格板，最大限度地減少鋅液切換產(chǎn)生的鋅渣。鋅渣出現(xiàn)的越少，自然表面附著的就越少，越漂亮。
熱浸鍍鋅防腐是一種古老的防腐工藝，技術(shù)的進(jìn)步使其防腐能力能夠發(fā)揮得越來越好。鋼格板采用熱浸鍍鋅防腐工藝，是一種強(qiáng)度組合，達(dá)到較好的效果。專業(yè)的鋼格板生產(chǎn)廠家將不斷對熱浸鍍鋅質(zhì)量進(jìn)行檢驗(yàn)，確保每批產(chǎn)品都符合標(biāo)準(zhǔn)。
